Единичен слот BeCu Finger Stock

Палецът BeCu с един слот може да се използва в EMI екраниращи уплътнения или ESD контакти. Някои стандарти се предлагат и на рулони с дължина 7,6 м. Продуктът може да бъде компресиран 100 000 пъти без деформация.

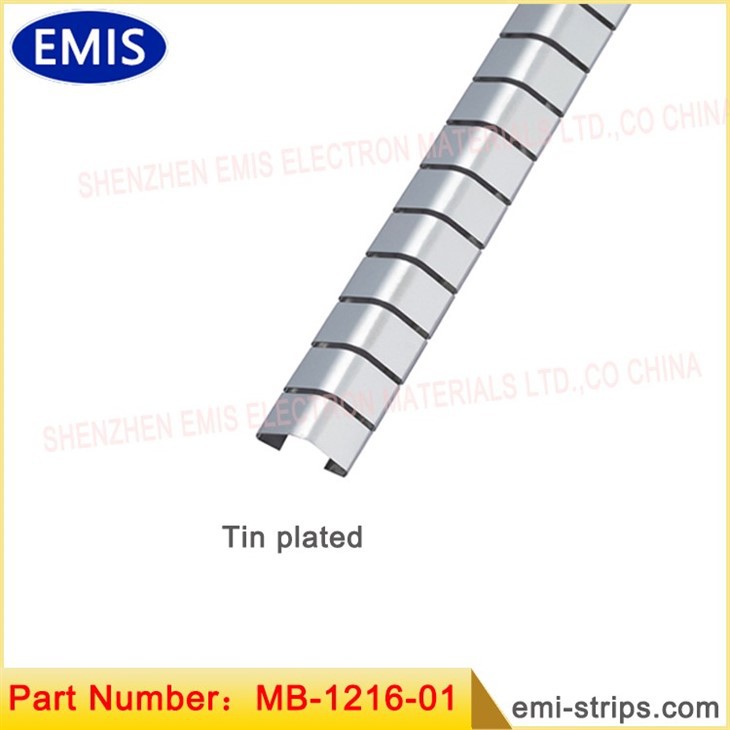

Бележки: MB-1116-01 дебелина=0.089 mm;MB-1216-01 дебелина=0.05 mm, други размери същите.

Номер на част пръст на пръста и формат на уплътнението: MB-1/2XXX-AA

Бележки:

M: представя като метал; B: представя като берилиева мед;

1: представя като нормална дебелина на суровината;

2: представя като по-тънка дебелина или ултра мек процес;

XXX: представя като уникален номер на част;

AA равен на {{0}}: продукти за сглобяване; 01: ярко покритие; 0N: покритие Ni;

{{0}}S: покритие калай;0Z: покритие цинк;0G: покритие злато;0A: покритие Ag.

МС (П) -ХХХХХ %е2�� АА

Бележки: M: представя като метал; S: представлява като SUS, други елементи както по-горе.

Минимални разходи за производство на слот.

Методи за инсталиране на BeCu палец и уплътнения с един слот: Частите, монтирани в слот, се монтират лесно с помощта на слотове, където се изисква двупосочно движение. Просто инсталирайте част в един слот и я щракнете във втория слот или върху ръба на рамката; Като например: MB-1216-01/1116-01/1136-01 и др.

Идеален за заземяване и екраниране в следните електронни кутии.

Дръжки на предния панел - Капаци на шасито.

Plug-in единици - Backplanes.

Възли на подкрепи.

Някои стандарти се предлагат и на рулони с дължина 7,6 м.

В областта на електрониката и телекомуникациите електромагнитните смущения (EMI) и електростатичният разряд (ESD) представляват значителни предизвикателства. Тъй като електронните устройства стават все по-компактни и взаимосвързани, необходимостта от ефективно EMI екраниране и ESD защита става първостепенна. Едно решение, което спечели признание за своята гъвкавост и надеждност, е Single Slot BeCu Finger Stock.

Single Slot BeCu Finger Stock е гъвкаво и еластично уплътнение, направено от берилиево-медна (BeCu) сплав, известна с отличната си електропроводимост и механични свойства. Този палец е проектиран да осигури надеждно EMI екраниране и ESD контакт в различни приложения, което го прави идеален избор за индустрии като телекомуникации, космическа индустрия, автомобилостроене и медицинска електроника.

Една от забележителните характеристики на Single Slot BeCu Finger Stock е неговата адаптивност. Може да се използва в EMI екраниращи уплътнения, които обикновено се използват за предотвратяване на изтичане на електромагнитно излъчване от електронни кутии. Тези уплътнения създават проводима бариера, която заобикаля чувствителните компоненти, минимизирайки риска от смущения от външни електромагнитни полета и осигурявайки правилното функциониране на електронните устройства.

Освен това Single Slot BeCu Finger Stock също се използва като ESD контакт, който помага за отклоняването на електростатичните разряди далеч от чувствителните вериги. Електростатичният разряд може да причини непоправима повреда на електронните компоненти, което да доведе до неизправност или дори пълна повреда на устройството. Чрез използването на пръстовия приклад като ESD контакт, производителите могат да предпазят продуктите си от ESD събития, гарантирайки тяхната дълготрайност и надеждност.

Single Slot BeCu Finger Stock се предлага в различни форми и конфигурации, в зависимост от специфичните изисквания на приложението. Някои стандарти се предлагат в бобини с дължина 7,6 метра, което позволява лесно персонализиране и инсталиране в различни електронни кутии. Тази гъвкавост позволява на инженерите и дизайнерите да адаптират палеца, за да пасне на широка гама от форми и размери, осигурявайки оптимално EMI екраниране и ESD защита.

Едно от ключовите предимства на Single Slot BeCu Finger Stock е неговата изключителна издръжливост. Въпреки своята гъвкавост, прикладът за пръсти е в състояние да издържи компресия до 100,000 пъти без никаква деформация. Това свойство е от решаващо значение в приложения, при които възниква повтарящо се отваряне и затваряне на електронни кутии, като например в устройства с подвижни отделения за батерии или панели за достъп. Дълголетието и надеждността на палеца допринасят за цялостната производителност и продължителността на живота на електронните устройства.

За да се осигури висококачествена и надеждна работа, от съществено значение е да се придържате към индустриалните стандарти и насоки. Single Slot BeCu Finger Stock отговаря на различни стандарти, включително тези, свързани с ефективността на EMI екраниране и екологичните разпоредби. Добре дошли, за да персонализирате селекцията.

Поток на производствения процес на BeCu Fingerstock

Нашата компания използва основно суровини от BrushWellman Co., Ltd от САЩ.

Химически компонент

Бъдете----------------1.8 процента -2. процент (серия с високо съдържание на берилий)

Кобалт плюс никел----------0.20 процента (поне)

Кобалт плюс никел плюс желязо----- 0.60 процента (най-много)

Мед--------------------останалото

Физическа собственост

Електрическа проводимост (IACS) ---22-25 процента

Модул на еластичност (psi)--- 18.5*10⁶

Акуумната топлинна обработка може да увеличи твърдостта 1/4h или 1/2h на BeCu суровините до повече от 373HV твърдост, така че да гарантира изискванията за еластичност на BeCu продуктите.

ключови параметри:

степен на вакуум:<1Pa

Температура: 600 F

Време за накисване: 2 часа

Защитен газ: Азот

Чистота: 99,9999 процента

Изисквания за околната среда за продуктите

Нашите продукти отговарят на изискванията на доклада на SGS, доклада ROHS, REACH, доклада без халоген (HF) и др.

Въпроси и отговори на производствения процес и технология

Въпрос: 1 Какво ще стане, ако има проблеми с чертежите на клиентите по отношение на количественото производство?

A1: Нашият инженеринг ще предложи съвети за коригиране и след това ще ги предаде на клиентите за по-нататъшно потвърждение, провеждайки дискусии относно съответните проблеми.

В2: Ами ако клиентите имат само проба без чертежа?

A2: Очаква се клиентите да изпратят вашата проба на нашата компания и нашият отдел за качество ще извърши измерване на общите размери. Тогава нашият инженерен отдел ще предостави чертежа, за да го потвърди отново с клиента.

В3: каква е основата на дизайна на структурата на нашия стандартен BeCu Fingerstock?

A3: BeCu Fingerstock се радва на силна заменяемост, нашите стандартни продукти се отнасят до универсалния стандарт на BeCu Fingerstock, за да осигурят разумна структура и ефективност на екраниране.

Въпрос 4: Защо не използвате продукти от технологията за омекотяване?

A4: технологията за омекотяване е използването на метод за химическо третиране. След третиране дебелината на омекотяването не е равномерна. Ако не е галванично покритие, повърхността ще бъде замърсена и т.н., което ще се отрази на външния й вид

Q5: Изолацията за термична обработка е 600F. можеш ли да го промениш?

A5: Това е най-добрата температура на термична обработка, осигурена от американската фабрика за материали и нашата компания не може да я промени;
