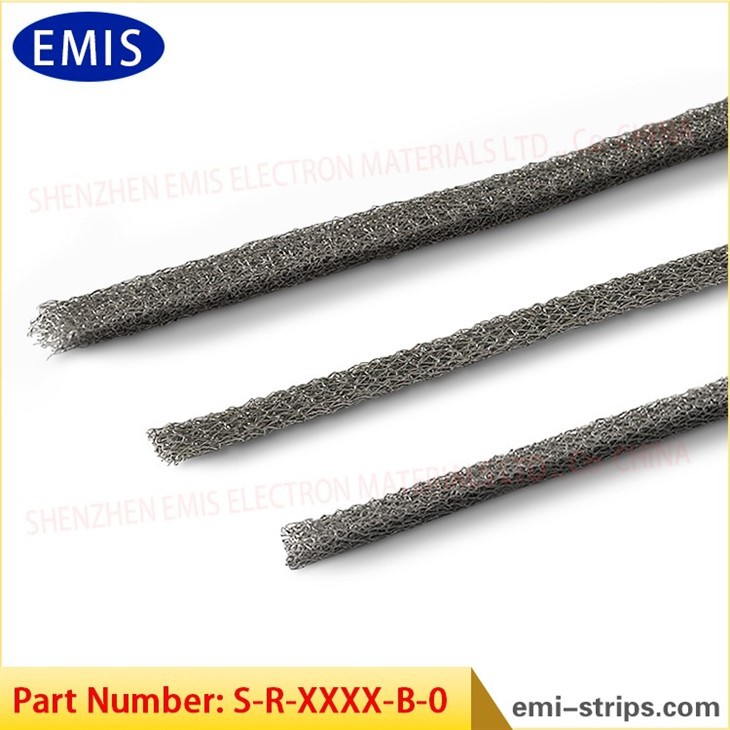

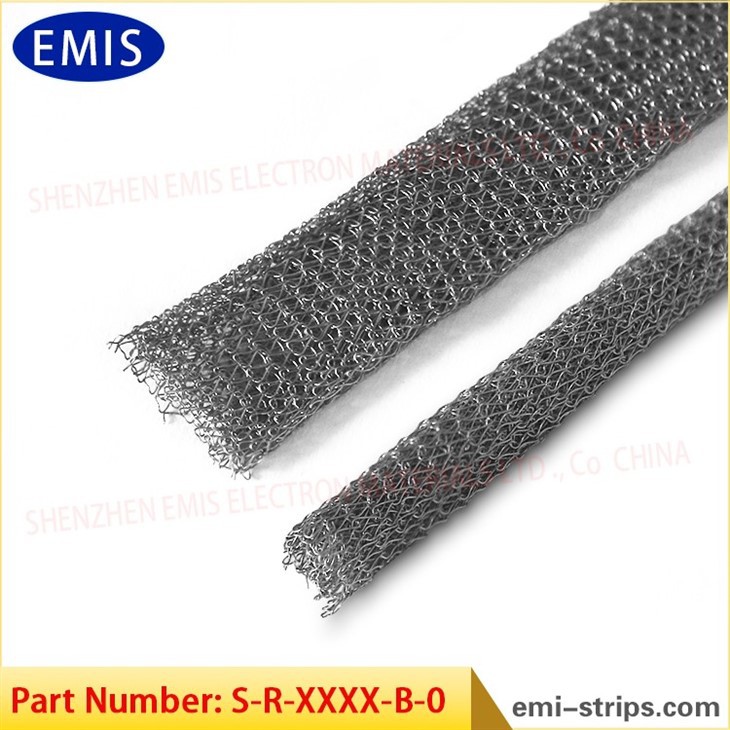

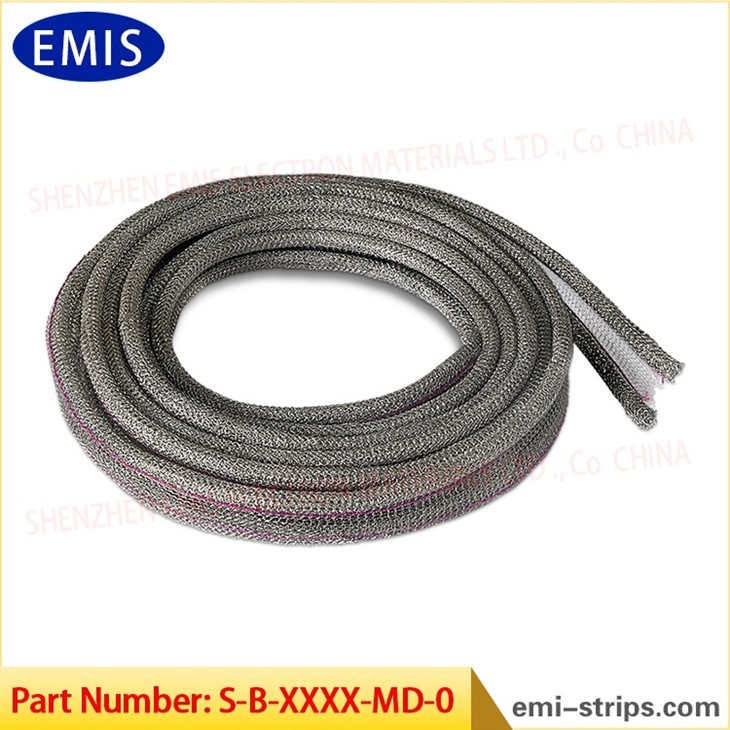

Уплътнение от плетена телена мрежа

Ние предлагаме уплътнение от плетена телена мрежа, което е вид EMC уплътнение, използвано за EMI и RFI екраниране. Произведен е с помощта на най-качествените суровини и модерна технология. Уплътнението от телена мрежа се предлага в много различни форми, за да отговаря на различни приложения. Тя може да бъде кръгла, правоъгълна, двойно кръгла, кръгла с опашка и др.

Забележка:

1. Материал за плетена тел: берилиева мед, монелна тел, калайдисана медна тел, калайдисана медна стоманена тел, калайдисана медна желязна тел, тел от неръждаема стомана и др.;

2. Повърхността на плетената тел може да бъде естествен цвят; консервирани; никелирани; сребърно покритие; позлатен и др.;

3. За специални материали и нестандартни структурни форми се поддържа персонализиране. Моля, свържете се с нашия мениджър продажби.

Кратък номер на продукт от плетена тел: TS-AABB-MD-P

Забележки:

T представлява типа:

T е B: берилиево-медна метална оплетка; T е S: масивна метална телена мрежа; T е C: метална телена мрежа със сърцевина; T е S: запечатана метална телена мрежа;

T е W: колан от метална телена мрежа;

S представлява формата:

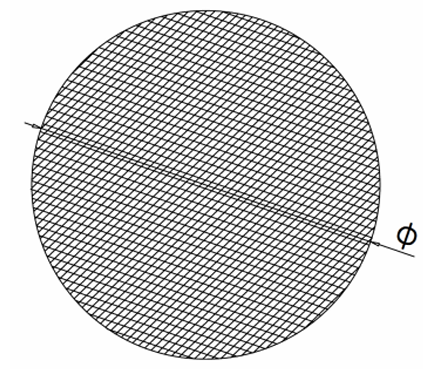

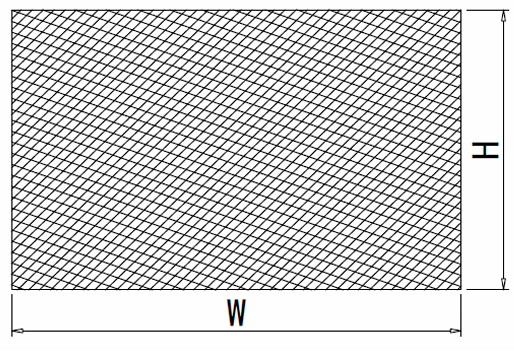

S е C: кръгъл; S е R:квадрат;S е D:D форма; S е P:P форма; S е форма B:B;

AABB: размер на структурата на продукта.

М представлява материала: М е В: берилиева мед; M е S: тел от неръждаема стомана; M е M: монелова тел; M е D: калайдисана фосфорна медна тел; M е F: калайдисана медна стоманена тел;

D представлява материала на вътрешната сърцевина: D е 0:няма;D е N:хлоропрен каучук; D е S: силиконова гума; D е P: полиуретанова гъба;

P представлява външния вид:0:естествен цвят; P е S: калайдисана берилиева мед; P е N: берилиево медно покритие с никел; P е Z: берилиево медно покритие с цинк.

Представяне

Уплътнението от плетена телена мрежа е композитно уплътнение, изработено от плетена телена мрежа и еластичен материал. В сравнение с уплътнението от плетена телена мрежа, металната тел от уплътнение от плетена телена мрежа е изтъкана по специална технология за плетене, която има различни структурни характеристики и предимства в производителността. Той се използва широко в индустрии, които изискват високо уплътнение, силен електромагнитен екраниращ ефект или проводяща функция, осигурявайки отлично уплътнение, абсорбиране на удари и ефективност срещу смущения.

Характеристики:

Електромагнитно екраниране: ефективно устоява на външни електромагнитни смущения (EMI) и радиочестотни смущения (RFI), защитавайки нормалната работа на чувствително оборудване.

Ефективност на уплътняване: еластомерните материали осигуряват надежден уплътнителен ефект за предотвратяване на изтичане на течност, газ или частици.

Проводимост: метална телена мрежа осигурява добра проводимост и предпазва електронното оборудване от статично електричество.

Антивибрация и поглъщане на удари: ефективно намаляване на щетите от вибрации върху оборудването и удължаване на експлоатационния живот на оборудването.

Устойчивост на висока температура и корозия: използвайки устойчива на висока температура неръждаема стомана и други материали, тя може да работи стабилно и дългосрочно при екстремни условия.

Производствен процес

1. Избор и обработка на метална тел

Първо изберете подходящи материали за метална тел. Обичайните материали включват неръждаема стомана, мед, берилиева мед, никел и други метали, които имат отлична проводимост, устойчивост на висока температура и устойчивост на корозия. Диаметърът, якостта, проводимостта и други свойства на металната тел трябва да се определят според функционалните изисквания на крайното уплътнение.

Повърхностна обработка: За да се подобри устойчивостта на корозия и издръжливостта на металната тел, металната тел обикновено е повърхностно обработена (като никелиране, хромиране, пасивиране и т.н.), за да се гарантира нейната стабилност при дългосрочна употреба.

2. Плетене и тъкане на метална тел

Металната тел е вплетена в мрежа чрез процес на плетене. Плетенето е по-стегнато и по-структурно стабилно от традиционните процеси на тъкане, което може да подобри цялостната здравина и издръжливост на металната телена мрежа. Методите на тъкане на плетена метална телена мрежа обикновено включват обикновена тъкан и кепър тъкан и т.н., а подходящият метод на тъкане се избира според специфичните изисквания за приложение на продукта.

Процес на тъкане: В машината за плетене металната тел се вплита в мрежа през иглите и рамките на преждата на машината за плетене, за да образува мрежеста структура с различни спецификации. Плетената метална телена мрежа обикновено има добра якост на опън и устойчивост на разкъсване и е подходяща за среда с високо налягане или висока температура.

Високотемпературно пресоване: Телената мрежа се комбинира с еластомерния материал чрез високотемпературно нагряване и налягане, за да се гарантира, че двете са здраво свързани, за да образуват композитна структура.

Процес на залепване: Можете също така да използвате силно лепило или специални лепила, за да свържете телената мрежа с еластомерния материал, за да осигурите неговата дългосрочна стабилност и запечатващ ефект.

3. Вулканизация или втвърдяване

За гумени еластомерни материали обикновено се изисква вулканизираща обработка. Процесът на вулканизация напречно свързва молекулярните вериги на каучука чрез нагряване и химични реакции, повишавайки еластичността и устойчивостта на висока температура и износване.

Втвърдяване: Вулканизиращото третиране или други процеси на втвърдяване карат еластомера да има добро уплътнение, устойчивост на натиск и устойчивост на топлина и подобрява цялостната работа на уплътнението.

4. Нарязване и формоване

Изрежете уплътнението от плетена телена мрежа, което е комбинирано в необходимия размер и форма. Тази стъпка обикновено изисква използването на прецизни режещи инструменти, за да се гарантира, че размерът на продукта е точен, ръбовете са гладки и може да отговори на изискванията за инсталиране на различно оборудване.

Прецизно рязане: Използвайте лазерно рязане или рязане с матрица, за да гарантирате качеството на рязане на всяко уплътнение и да избегнете повреда на телената мрежа или еластомера по време на процеса на рязане.

Области на приложение

Електронно оборудване: използва се за електромагнитно екраниране и защита от електростатичен разряд, за да се гарантира, че оборудването е защитено от външни смущения.

Автомобилна индустрия: използва се в бордовото електронно оборудване за предотвратяване на електромагнитни смущения и осигуряване на защита при уплътняване.

Аерокосмическа техника: Осигурете електромагнитно екраниране и уплътнителна защита за високопрецизно аерокосмическо оборудване, за да гарантирате надеждността му в тежки среди.

Промишлено оборудване: използва се за уплътняване и защита на различни машини и оборудване за предотвратяване на изтичане на течности и подобряване на антивибрационните характеристики.

Енергийна промишленост: Осигурете ефективно електромагнитно екраниране и защита от заземяване на енергийно оборудване, за да осигурите стабилна работа на оборудването.

Нашите предимства:

Ние сме иновативно предприятие, специализирано в научноизследователска и развойна дейност, производство и продажба на уплътнения от плетени телени мрежи, ангажирани да предоставят висококачествени уплътняващи, екраниращи, проводими и удароустойчиви решения на клиенти по целия свят. Компанията има напреднали производствени процеси и техническо натрупване и е в състояние да предостави персонализирани продукти и услуги за клиенти в различни области.

В нашата фабрика разбираме, че различните приложения може да имат уникални изисквания. Ето защо нашите уплътнения от плетена телена мрежа са напълно адаптивни и модифицируеми. Ние предлагаме набор от опции, включително различни размери, форми, дебелини и методи на монтаж, което позволява на нашите клиенти да намерят идеалното решение, за да отговорят на техните специфични нужди от EMI екраниране. Нашият екип от експерти работи в тясно сътрудничество с клиентите, за да разбере техните нужди и да предостави персонализирани уплътнения, които са идеално подходящи за техните приложения.

Свържете се с нас:

Независимо дали имате нужда от персонализирани уплътнения от плетена телена мрежа или имате въпроси по време на процеса на избор на продукт, ние искрено ще ви предоставим професионална техническа поддръжка и следпродажбено обслужване. Чувствайте се свободни да се свържете с нас за по-подробна информация относно нашите продукти и услуги.

Квалификация на продукта

Процес на производство на уплътнение от плетена метална мрежа

Възможности за проектиране и производство на инструменти

Основни съоръжения:

Прецизна мелница: 4 комплекта;

Фреза: 3 комплекта;

Бормашина: 3 комплекта;

Рязане с телени електроди: 2 комплекта;

Мелничарите: 1 комплект;

Друго: 5 комплекта

Характерен параметър на суровината BeCu

Химически компонент

Be-----------1.8%-2.% (серия с високо съдържание на берилий)

Кобалт + никел--------- 0.20% (поне)

Кобалт +никел + желязо------ 0.60% (най-много)

Мед-------останалото

Физическа собственост

Електрическа проводимост (IACS)---22-25%

Модул на еластичност (psi) --- 18.5*10⁶

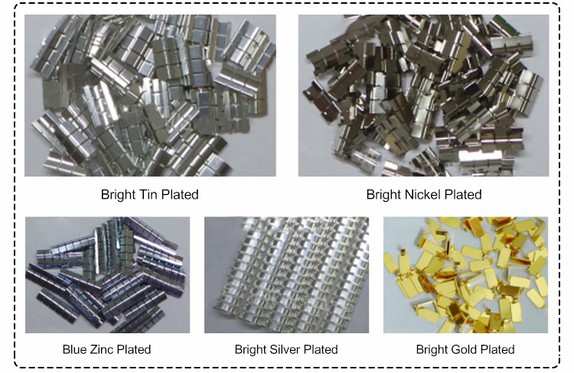

Галванично покритие върху производствената повърхност на берилиевата мед

Общи снимки на външен вид на продукти за галванопластика

Доставка, доставка и сервиране

Капацитет за бърза доставка

1. Нормално насипно време за доставка: по-малко от 3 дни;

2. Максимално време за специални продукти: по-малко от 7 дни.

3. Нормално време за доставка на безплатна проба: по-малко от 2 дни.

4. Време за доставка за специални продукти: по-малко от 7 дни.

5. Време за завършване на ръчно производство на проби: по-малко от 7 дни

ЧЗВ

Въпрос 1: Какво е уплътнение от плетена телена мрежа?

A1: Плетено уплътнение от телена мрежа е уплътнение, направено от метална мрежа и еластомерен материал. Той съчетава високата якост на металната мрежа и уплътнението на еластомерния материал и има множество функции като електромагнитно екраниране, уплътняване, проводимост и устойчивост на удари. Той се използва широко в електрониката, автомобилите, космическата техника и други области.

Въпрос 2: Сложен ли е производственият процес на уплътнението на телената мрежа?

A2 Производственият процес на уплътнението от плетена телена мрежа е сравнително сложен и трябва да премине през следните стъпки: избор и обработка на метална тел, плетене и тъкане, формоване на еластомерен материал, комбинация от телена мрежа и еластомер, вулканизация или втвърдяване, прецизно рязане, инспекция и тестване на качеството и т.н. Всяка връзка изисква фин контрол, за да се гарантира превъзходството на производителността на продукта.

В3: Каква е разликата между уплътненията от плетена телена мрежа и други видове уплътнения?

A3 В сравнение с традиционните гумени уплътнения и метални уплътнения, уплътненията от плетена телена мрежа имат следните важни характеристики:

По-силна функция за електромагнитно екраниране: Тя може ефективно да предотврати електромагнитни смущения и е подходяща за случаи, изискващи висока електромагнитна съвместимост.

По-добро уплътняване: Чрез сместа от еластомер и телена мрежа осигурява по-силен уплътняващ ефект.

Изключителна устойчивост на околната среда: Адаптирайте се към тежки работни среди като висока температура и високо налягане и поддържайте добра производителност.

Отлична устойчивост на удар: Комбинацията от еластомерни материали прави уплътненията от плетена телена мрежа да имат силна устойчивост на удар и функции за поглъщане на удар.

Q4: Изберете правилното уплътнение от плетена телена мрежа?

A4 Когато избирате уплътнение от плетена телена мрежа, трябва да имате предвид следните фактори:

Околна среда на приложение: като температура, налягане, корозивност, вибрации и др.

Изисквания за електромагнитно екраниране: Ако трябва да предотвратите електромагнитни смущения, изберете уплътнение от телена мрежа с добро електромагнитно екраниране.

Изисквания за запечатване: Изберете правилния материал според вида на средата, която ще бъде запечатана (газ, течност и т.н.).

Издръжливост и живот: Изберете изключително издръжлив материал, подходящ за дългосрочна употреба.

Q5: Какви са обичайните материали за уплътнения от телена мрежа?

A5: Материалите включват:

Неръждаема стомана: Има отлична устойчивост на корозия и висока температура и често се използва в приложения, изискващи висока издръжливост.

Берилиевата мед: има добра електропроводимост и е подходяща за приложения за електромагнитно екраниране.

Никелова сплав: има устойчивост на висока температура и устойчивост на корозия, подходяща за екстремни работни среди.

Мед: има добра електрическа проводимост и е подходяща за екраниране и защита в електрическо оборудване.

Q6: Могат ли уплътненията от тъкани телени мрежи да бъдат персонализирани според нуждите на клиента?

A6: Да, уплътненията от плетена телена мрежа могат да бъдат персонализирани според специфичните нужди на клиентите. Това включва персонализиране на отвора на телената мрежа, материала на телта, вида на еластомера, размера и формата на уплътнението и т.н. Според различните изисквания на приложението, ние можем да предоставим на клиентите индивидуални решения.

В7: Как да поддържаме и да се грижим за уплътненията от плетена телена мрежа?

A7: Редовна проверка: Проверявайте редовно целостта на уплътнението, за да сте сигурни, че няма повреда, износване или стареене.

Почистване: Избягвайте използването на прекалено силни химически разтворители при почистване, за да не повредите материала. Препоръчва се избърсване с неутрален препарат и мека кърпа.

Смяна: Ако уплътнението е в екстремна среда за дълго време, сменяйте го редовно, за да гарантирате работата на оборудването.
